| BTS-4000基于NEWARE第4代测试系统架构，于2008年进入市场，满足动力电池脉冲充放电测试、DCIR（直流内阻）测试、Cycle Life测试、倍率充放电测试。 |
BTS-4000动力电池检测设备自带中位机 |
|
| 1个主通道配置6辅助通道 |

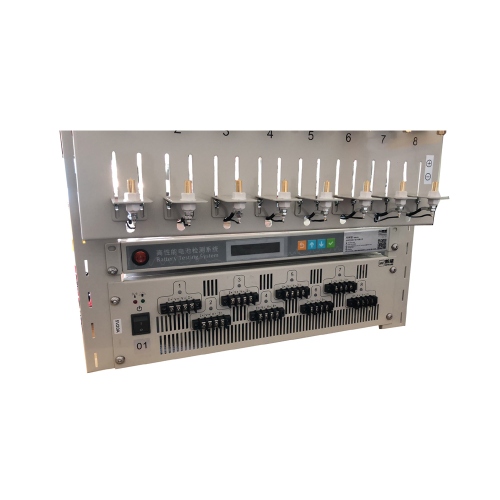

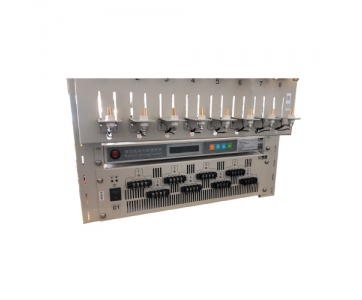

5V50A 16CH设备 |
|
技术规格
PC电脑
奔腾双核及以上主机，频率2G以上，内存2G以上
Microsoft Windows XP/7或以上系统
SATA接口，系统硬盘160G以上
文件系统格式为NTFS
DVD-ROM
服务器
酷睿双核及以上主机，频率2.4G以上，内存4G以上
Microsoft Windows XP/7或以上系统
SATA接口，系统硬盘500G以上
一个带USB接口的UPS电源
DVD-ROM
交换机
NEWARE软件系统
BTS 7.5.X测试控制软件
BTSDA数据分析软件
接口
以太网通信口
单元机柜尺寸
3U/3U1F/3U2F/3U3F/9U/12U/18U/24U/30U/36U(可选)
电池夹具
上下夹具/鳄鱼夹具/聚合物夹具（用户可选）
单元机柜重量
--- Kg
每龙门架及设备重量
--- Kg（不超过500Kg/m2）
设备平均无故障运行时间
6个月
1.温度
工作温度范围
0℃~40℃（在25±10℃范围内，保证测量精度：超过此温度范围，漂移0.005% of FS /℃）
存储温度范围
-10℃~50℃
2.湿度
工作环境相对湿度范围
≤70% RH（没有水汽凝结）
存储环境相对湿度
≤80% RH（没有水汽凝结）
1.工步设置方式
表格编辑
2.数据记录
记录条件
时间△t：（100ms~60000s）
电压△U：(0.2%~100%) of FS
电流△I：(0.2%~100%) of FS
记录频率
10Hz
3.数据库
采用MySQL数据库集中管理测试数据
4.数据输出方式
Excel、Txt
5.曲线类型
可自定义绘图，4个Y轴
6.条码扫描
支持条码扫描功能，可通过电池条码实现
历史数据的管理与追溯
7.上位机通讯方式
基于TCP/IP协议
8.通信接口
网口
9.下位机通信波特率
3M
10.上位机通信波特率
10M～100M自适应
11.系统拓展
通过交换机及路由器拓展通信
1.主通道
通道特点
恒流源与恒压源采用双闭环结构
通道控制模式
独立控制
2.辅助通道
辅助通道类型
温度、电压（用户可选）
温度范围
-25℃~100℃
温度精度
±2℃
温度分辨率
0.1℃
电压范围
-5V~5V
电压精度
±0.1% of FS
3.通道数
每机柜主通道数
根据功率及用户需求设定
每机柜可带温度辅助通道数
根据用户需求设定（最多可配置248个温度辅助通道）
每机柜可带电压辅助通道数
根据用户需求设定（最多可配置248个电压辅助通道）
1.电压
每通道测量范围
充电：(0.2%~100%) of FS
放电：(0.2%~100%) of FS
最低放电电压
2V（备注：电流输出线长度必须在2M之内，带负电源时可放电至0.2% of FS）
精度
±0.1% of FS
稳定度
±0.1% of FS
2.电流
每通道测量范围
充电：(0.2%~100%) of FS
放电：(0.2%~100%) of FS
精度
±0.1% of FS
稳定度
±0.1% of FS
3.功率
单通道输出功率
设备电压*设备电流
稳定度
±0.2% of FS
4.时间
电流响应时间
电流（10%~90%、90%~10%）硬件响应时间为：10ms（电流量程≤10A）；20ms（电流量程≥10A）
5.充放电
充放电模式
恒流充电、恒压充电、恒流恒压充电（恒流转恒压平滑过渡，防止电流尖锋及大电流对电池冲击，保护电池）、恒功率充电、电池组恒流恒压充电
恒流放电、恒功率放电、恒阻放电、恒流恒压放电、恒压放电
截止条件
主通道：电压、电流、相对时间、容量、-ΔV
辅助通道：温度、电压（可选配置）
6.循环
循环测量范围
1~65535次
单循环工步数
254
循环嵌套
具有嵌套循环功能，最大支持3层嵌套
7.脉冲模式
充电
恒流模式、恒功率模式
放电
恒流模式、恒功率模式
最小脉冲宽度
500ms
脉冲个数
单个脉冲工步支持32个不同的脉冲
充放电连续切换
一个脉冲工步可以实现从充电到放电的转换放电的连续切换
截止条件
电压、相对时间
8.DCIR测试
支持自定义取点进行DCIR的计算
9.通道并联
最大支持4通道并联
10.保护
软件保护
掉电数据保护
具有脱机测试功能
可设定安全保护条件，可设置参数包括：电压下限、电压上限、电流下限、电流上限、延时时间
可设辅助通道保护条件，可设参数包括：温度上限、
温度下限、电压上限、电压下限、单体电压差
硬件保护
防反接保护
1.输入电源
单相AC220V±10%/50H或三相五线制AC380V±10% /50Hz
2.输入阻抗
≥1MΩ
3.输入有功功率
（设备电压+2）*设备电流*通道数/0.79（0.79为电源效率）
4.分辨率
AD：14bit；DA：14bit
5.噪声
≤85dB
6.电压电流检测采样
四线制连接
7.功率控制模块类型
MOSFET
系统特点
• 采用工业级高速32位嵌入式平台，工步文件下载到设备执行；
• 高达10Hz数据记录；
• 支持DCIR（直流内阻）测试，测试结果可以自动取点计算；
• 支持脉冲充、放电功能，脉冲模式工步时间控制的误差≤1ms；
• 每个脉冲工步支持32个不同的脉冲段；
• 每个通道独立编程，并且最大支持254个工步；
• 支持条件工步，可以根据截止条件 go to到任意工步；
• 每个工步文件65535个循环，可嵌套3层；
• 支持单工步设置记录条件和保护条件；
• 支持工步内分段设置记录条件；
• 支持硬件防反接保护，电压、电流、容量异常保护；
• 充电到放电的切换时间小于10ms（脉冲模式）；
• 支持脱机测试，支持1GB的数据存储空间；
• 基于TCP/IP协议，支持LAN远程监控；
• 采用Database集中管理测试数据，强大的数据检索与追溯功能；
• 支持曲线对比，灵活可定制的自动报表，支持Excel、Txt。
