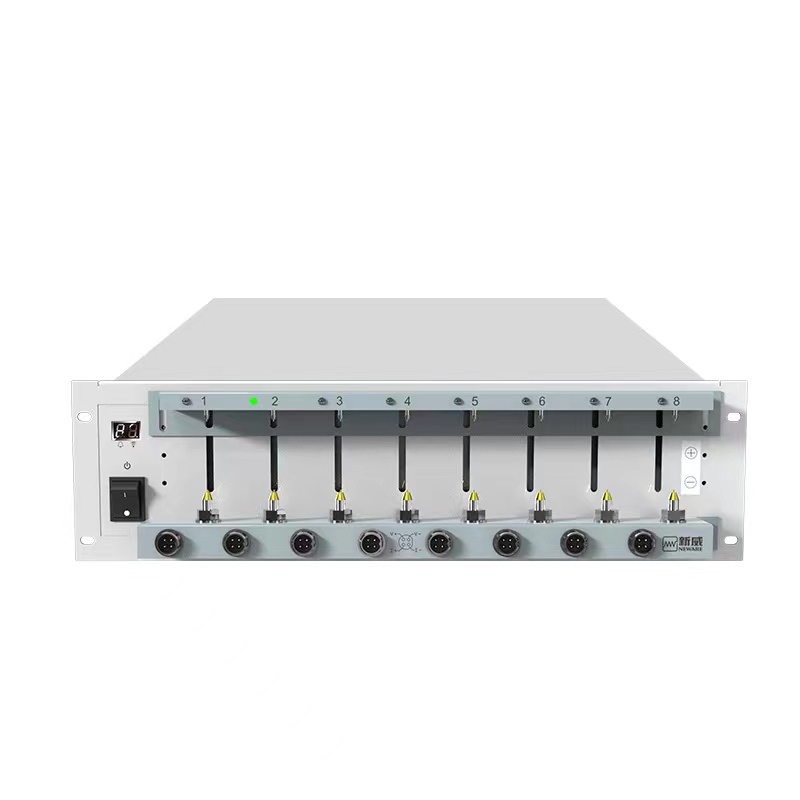

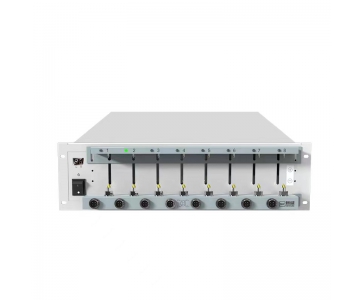

BTS-5V12A电池检测设备 | ||||||||
设备型号： | BTS-5V12A | 电池检测设备 | 设备物料编码： | CT-4008Tn | -5V12A | -S1/204n | ||
指标项目 | 指标参数 | |||||||
输入电源 | AC 220V ±10% / 50Hz | |||||||
输入有功功率 | 826 | W | ||||||
分辨率 | AD：24bit；DA：16bit | |||||||
输入阻抗 | ≥1MΩ | |||||||
电压 | 恒压电压范围控制 | 25mV~5V | ||||||
| 最低放电电压 | 上下夹具两端可放电至2V，2m线长可至2.5V | ||||||
| 精度 | ± 0.05% of FS | ||||||
| 稳定度 | ± 0.05% of FS | ||||||
电流 | 每通道输出范围 | |||||||
| 精度 | ± 0.05% of FS | ||||||
| 恒压截止电流 | |||||||
| 稳定度 | ± 0.05% of FS | ||||||
功率 | 单通道最大输出功率 | 60W | ||||||
| 稳定度 | ± 0.1% of FS | ||||||
时间 | 电流响应时间 (10%FS~90%FS) | ＜1ms | ||||||
| 工步时间范围 | ≤(365*24)小时/工步 | 时间格式支持00：00：00：00(h、min、s、ms) | |||||
数据记录 | 数据记录条件 | 最小时间间隔：100ms | ||||||
|
| 最小电压间隔：10mV | ||||||
|
| 最小电流间隔：量程一：2mA；量程二：12mA；量程三：24mA | ||||||
| 记录频率 | 10Hz | ||||||
充电 | 充电模式 | 恒流充电、恒压充电、恒流恒压充电、恒功率充电 | ||||||
| 截止条件 | 电压、电流、相对时间、容量、能量、-△V | ||||||
放电 | 放电模式 | 恒流放电、恒压放电、恒流恒压放电、恒功率放电、恒阻放电 | ||||||
| 截止条件 | 电压、电流、相对时间、容量、能量 | ||||||
脉冲模式
| 充电 | 恒流模式、恒功率模式 | ||||||
| 放电 | 恒流模式、恒功率模式 | ||||||
| 最小脉冲宽度 | 500ms | ||||||
| 脉冲个数 | 单个脉冲工步支持32个不同的脉冲 | ||||||
| 充/放电连续切换 | 一个脉冲工步可以实现充电连续切换，或者放电连续切换；（不支持充到放的切换） | ||||||
| 截止条件 | 电压、相对时间 | ||||||
DCIR测试 | 支持自定义取点进行DCIR的计算 | |||||||
循环 | 循环测试范围 | 1~65535次 | ||||||
| 单循环工步数 | 254 | ||||||
| 循环嵌套 | 具有嵌套循环功能，最大支持3层嵌套 | ||||||
保护 | ●掉电数据保护 | |||||||
| ●具有脱机测试功能 | |||||||
| ●可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、容量上限、延时时间、具有防反接保护功能 | |||||||
IP防护等级 | 防护等级IP20 | |||||||
通道特点 | 恒流源与恒压源采用双闭环结构 | |||||||
通道控制模式 | 独立控制 | |||||||
电压电流检测采样 | 四线制连接 | |||||||
噪声 | <85dB | |||||||
数据库 | 采用MySQL数据库集中管理测试数据 | |||||||
上位机通讯方式 | 基于TCP/IP协议 | |||||||
服务器操作系统 | Windows 7 | |||||||
数据输出方式 | EXCEL2003,2010、TXT | |||||||
服务器磁盘配置 | 500GB | |||||||
通信接口 | 网口 | |||||||
漏电流 | <5μA | |||||||
整机通道数 | 8 | |||||||
设备工作环境要求 | ||||||||
指标项目 | 指标参数 | |||||||
工作温度范围 | 0℃~40℃（在25±10℃范围内，保证测量精度：精度漂移0.005% of FS /℃） | |||||||
存储温度范围 | -10℃~50℃ | |||||||
工作环境相对湿度范围 | ≤70% RH（没有水汽凝结） | |||||||
存储环境相对湿度范围 | ≤80% RH（没有水汽凝结） | |||||||
